Ультразвуковой отпугиватель своими руками

В борьбе с грызунами люди применяют самые разные средства, начиная от прошедших проверку временем народных рецептов до современных электронных устройств.

К последним можно отнести ультразвуковые отпугиватели, которые позволяют избавиться от крыс и мышей эффективно и гуманно. Подобное устройство можно приобрести в магазине, но отдельные радиолюбители предпочитают собрать его самостоятельно.

Принцип работы

Как известно грызуны могут слышать ультразвук, который человеческое ухо не воспринимает. Высокочастотные колебания доставляют мышам и крысам дискомфорт, вызывают у них тревогу, страх, панику. Очень скоро пребывание в подобных условиях становится для животных невыносимым, и они стремятся покинуть некомфортное место.

Электронные отпугиватели – это приборы, генерирующие звуковые волны с частотой от 20 до 70 кГц. Более совершенные модели могут автоматически менять частоту колебаний, что не дает грызунам возможности адаптироваться к шуму. Подобные устройства могут работать от батареек или от сети.

Как сделать устройство своими руками?

Самостоятельно сделать ультразвуковой отпугиватель смогут как опытные радиолюбители, так и те, кто обладает достаточно скромными познаниями в радиоэлектронике. Последовательность действий:

  1. Выбор или разработка электрической схемы.
  2. Подбор необходимых деталей.
  3. Зачистка соединительных проводов, обработка их канифолью и оловом.
  4. Последовательная пайка элементов.
  5. Подсоединение источника питания.
  6. Тестирование прибора.
  7. Размещение устройства в корпусе.

После этого отпугиватель грызунов, сделанный своими руками, можно использовать по назначению.

Какие детали использовать?

Список и номинальные значения необходимых деталей определяется тем, какая схема выбрана для создания прибора.

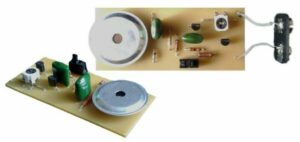

Детали

Детали

Например, чтобы сделать простой ультразвуковой отпугиватель на батарейках, понадобятся такие детали как:

  • катушка индуктивности – формирует колебательный контур;
  • конденсаторы – формируют колебательный контур;
  • резисторы – ограничивают токи на базу транзистора;
  • переменный резистор – регулирует входное напряжение;
  • транзисторы – участвуют в создании колебательного контура, усиливают колебания (можно использовать транзисторы марок КТ361Б, 2T3307A, 2T3307V, КТ3107 и другие);
  • ультразвуковой пьезоизлучатель или динамик – воспроизводит ультразвуковые волны;
  • диод – защищает прибор при неправильном подключении;
  • элемент питания;
  • тумблер – используется для включения и выключения прибора.

Также необходима печатная плата на стеклотекстолитовой основе, на которой будет собираться схема.

Изготовление корпуса отпугивателя

Не стоит тратить время на то, чтобы специально изготавливать корпус для защиты прибора. Проще всего залить собранное устройство диэлектриком – изолирующим материалом. Можно использовать жидкую резину, специальные лаки. Обязательно оставить доступ к пьезоизлучателю и подстроечным элементам (резисторам, индукционной катушке, конденсаторам).

Электрическая схема и принцип работы

В интернете можно найти немало схем ультразвукового отпугивателя.

Электрическая схема отпугивателя мышей и крыс состоит из колебательного контура, усиливающего транзистора и источника ультразвука (пьезоизлучателя или динамика). Колебательный контур, состоящий из катушки индуктивности и конденсатора, создает высокочастотные колебания, которые усиливаются транзистором.

Схема

Вариант схемы

Для получения высокочастотного сигнала необходимо предварительно провести расчеты, а именно подобрать значения индуктивности и емкости в соответствии с формулой Томсона:

ƒ = 1/(2π√(LC)), где:

ƒ – частота;

L – индуктивность;

C – емкость.

Для расчета допустимого тока в контуре можно использовать формулу энергии колебательного контура:

LI2=CU2, где:

L – индуктивность;

C – емкость;

U – напряжение.

Расчет позволит избежать превышения тока в контуре и, как следствие, выгорания транзисторов. В случае превышения максимально допустимого тока используемых транзисторов в схему добавляют ограничительный резистор.

Схема отпугивателя крыс и мышей на микросхемах устроена сложнее. Собрать прибор по ней смогут только специалисты, хорошо разбирающиеся в радиоэлектронике.

Настройка отпугивателя грызунов

Необходимость и процесс настройки электронного отпугивателя во многом зависит от того, какая схема выбрана. Если используется простая схема с индукционным колебательным контуром на 1 или 2 транзисторах, то настройка осуществляется подбором емкости конденсатора и номинала катушки индуктивности (для создания колебаний нужной ультразвуковой частоты).

При использовании сложных схем для настройки понадобятся дополнительные приборы, например, осциллограф, а также более глубокие знания в области микроэлектроники.

Настройка

Настройка

Преимущества аппарата

Существует множество способов избавиться от грызунов. Отпугиватель крыс и мышей, купленный в магазине или сделанный своими руками, имеет ряд преимуществ перед другими средствами. К плюсам ультразвуковых приборов относятся:

  • гуманность (высокочастотные колебания отпугивают животных, но не убивают их);
  • отсутствие необходимости искать и убирать трупы погибших грызунов;
  • безопасность для людей (человеческое ухо не воспринимает звуковые колебания с частотой выше 18 кГц, то есть работающий прибор на окажет на домочадцев негативного влияния);
  • отсутствие токсичных компонентов;
  • экологичность;
  • длительный период работы без перерывов;
  • экономичность энергопотребления;
  • одинаковая эффективность на протяжении всего срока использования.

Преимуществом самодельного отпугивателя можно считать и его низкую стоимость по сравнению с покупными устройствами.

Правила использования отпугивателей

Для того, чтобы применение ультразвукового отпугивателя грызунов было эффективным, необходимо соблюдать определенные правила:

  • не использовать одновременно с прибором обработанные ядохимикатами зерновые смеси и любые средства, основанные на применении приманок;
  • по возможности убрать из помещения все, что может быть пищей для грызунов;
  • обязательно оставить лазейку, через которую мыши и крысы смогут покинуть помещение;
  • учитывая, что ультразвуковые волны поглощаются мягкими материалами, надо максимально освободить помещение от мягкой мебели, ковров, текстиля;
  • прибор, работающий на батарейках, можно использовать только в помещении, в котором поддерживается плюсовая температура;
  • устройство нужно оставлять включенным 24 часа в сутки на протяжении, как минимум, месяца;
  • после того как вредители покинули помещение, отпугиватель надо выключить, для профилактики появления грызунов эти приборы не годятся.

Поскольку через твердые преграды ультразвук не проходит, а отражается от них, в каждом отдельном помещении должен находиться свой прибор и работать все отпугиватели должны одновременно. Иначе грызуны просто будут переходить из комнаты, где есть работающее устройство, в соседнюю, куда волны не проникают.

Эффективность ультразвукового отпугивателя

Многочисленные исследования доказали, что ультразвуковые отпугиватели показывают хороший результат в борьбе с грызунами, воздействуя на их нервную систему. Стоит иметь в виду что, если работающий прибор издает шум, это совершенно не значит, что он будет эффективным. Скорее наоборот – раз человек слышит звук, значит частота колебаний меньше 18 кГц, то есть прибор издает не ультразвук.

Наилучший результат показывают аппараты, в которых частота колебаний постоянно меняется. Кроме того, эффективность прибора напрямую зависит от площади помещения, в котором его используют. Чем больше площадь, тем более мощным должен быть ультразвуковой отпугиватель.

Заключение

Обладая даже начальными познаниями в электротехнике, можно изготовить ультразвуковой отпугиватель грызунов. Очень важно не только использовать правильную схему и грамотно соединить детали, но и разместить устройство в наиболее подходящем месте, а также соблюдать правила его применения. В этом случае применение отпугивателя довольно быстро даст результат, и нежеланные соседи оставят ваш дом.
